CopperLights

Allgemein

Es gibt sehr zierliche Lichterketten mit kleinen LEDs und kaum sichtbaren Kupferdrähten, typischerweise mit einem Batteriekasten für 2-3 AA-Zellen oder einem kleinen Akku und Solarzellen. Diese Lichterketten sollten für den Einsatz mit einer Lichtsteuerung umgerüstet werden.

Steckverbinder

Die Lichterkette ist ursprünglich fest mit dem Batteriekasten verbunden. Der Batteriekasten wird entfernt und durch einen Stecker ersetzt. Im Kabel ist ein Vorwiderstand eingebaut (5.6 Ohm?) der den Betrieb an 5 V erlaubt. Bei 5 V beträgt der Strom für die 10m-Kette etwa 350 mA, entsprechend 1.75 W.

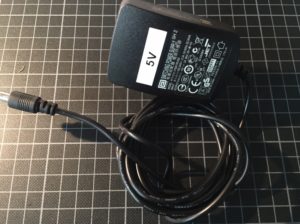

Es werden Hohlstecker 5.5 / 2.1 mm verwendet, für die viele Netzteile, Adaptern und Verlängerungskabeln verfügbar sind.

DMX-Controller

Es wird eine einfache DMX-Dimmerplatine eingesetzt (WS-DMX-4CH-BAN-V3).

  • 4 Kanäle
  • Eingangsspannung 5-24V
  • open drain output 4A max. per channel
  • 68 x 55 x 15 mm³
  • 20° … +60°C
  • DMX-Eingang und DMX-Ausgang sind durchverbunden

Each DMX common controller occupied 4 DMX addresses, adopt coding switch set address. It is a Binary numerical code switch is setting DMX original address code from 1 to 9. 1 is the lowest,and 9 is the highest. 511 address codes could be setted in wall. DMX original address code equal aggregate value from 1 to 0. Dial the coding swich upwards (ON is setted 1), the value of bit can be gotted. On the contrary, the value of bit is 0. For example:if you want to set 37 as the address code, you can only dial down the first, the third and the sixth code switch value from 1 to 9 is 32+4+1,that is, the original address code of DMX512 is 37.

Gehäuse für Controller

  • 3D-Druck, zwei Teile
  • Zugentlastung für Kabel
  • Elektronik mit Plastikspray geschützt

Winder

  • Die Lichterketten verheddern sich extrem leicht, deshalb wurde ein geeigneter Aufwickler mit Sketch-Up für 3D-Druck entworfen
  • komplett aus einem regelmäßigem Achteck mit 1cm Kantenlänge als Grundform entwickelt
  • kleine Überhänge an den Griffen, lässt sich aber noch problemlos drucken  Becherrand vom Logo muss etwa 0,8mm breit sein, in Cura mit gcode-Ansicht
    kontrollieren
  • Diode im Logo gelöscht, da zu klein
  • Druck mit Quicksetting „fast“ funktioniert gut, Ergebnis auch bei 200%
    Geschwindigkeit (nach erster Drucklage) noch brauchbar
  • finale Version um 20% vergrößert für mehr Wickelkapazität

Materialliste

  • Hohlstecker mit Schraubklemmen Pollin 452101
  • [ sehr schlecht: http://www.ebay.de/itm/201852734834 ]
  • [ Hohlstecker mit Kabel: Pollin 562191, 562192 ]
  • DMX-Dimmer WS-DMX-4CH-BAN-V3
