Allgemein
Für die einzelnen Lichtelemente und Controller sollen mit einheitliche Stecker und Buchsen verwendet werden. An die Verbindungen werden folgende Anforderungen gestellt:
- einfache Handhabung
- falsche Verbindungen sollen möglichst verhindert werden
- kostengünstig
- nach Möglichkeit wasserdicht
- langfristig verfügbar
Rundstecker für WS2801 (6V)
„Wasserdichte Steckverbindung 2, 3, 4 Polig Stecker Kupplung wasserdicht 3A Boot“ (eBay). Die Verfügbarkeit schwankt stark, daher unbedingt ausreichende Reserve bestellen!
Im Einsatz bei Matrix (4-polig). Die Spannung von 6V ist nicht direkt auf die Pixelketten geführt erhöht, sondern führt zur Ladeschaltung in den einzelnen Matrixelementen.
| Stecker | Lichtelement |
| Buchse | Controller und Stromversorgung |
| max. Strom | ca. 3A |
Achtung, bei den kleinen wasserdichten Verbindern mit Überwurfmutter gibt es mindestens zwei Varianten, die zueinander nicht kompatibel sind. Verwendet wurden diese: „10pairs 3 4 5 pin Core 0.3mm 0.75mm IP65 Waterproof LED Connector for Strip 40cm“ (ebay, siehe Fotos unten). Die Verfügbarkeit schwankt leider stark, daher unbedingt ausreichende Reserve bestellen. Die folgende Variante ist nicht kompatibel und hat kürzere Anschlüsse:
Rundstecker für WS2811 (5V)
10pairs 3 4 5 pin Core 0.3mm 0.75mm IP65 Waterproof LED Connector for Strip 40cm mit 3 Pins (ebay). Die Verfügbarkeit schwankt stark, daher unbedingt ausreichende Reserve bestellen!
Im Einsatz bei TulipHub, TulipCtrl.
| Stecker | Lichtelement |
| Buchse | Controller und Stromversorgung |
| max. Strom | ca. 3A |
USB-A für WS2811 mit Rückleitung (5V)
Im Einsatz bei TulipHub, TulipLights und EspressoFlares.
Es werden USB-A-Stecker und -Buchsen zweckentfremdet. Die Verfügbarkeit ist sehr gut und es gibt eine Vielzahl von konfektionierten Kabeln. Allerdings muss strikt darauf geachtet werden, dass keine anderen USB-Komponenten verbunden werden!
| Stecker | Lichtelement |
| Buchse | Controller und Stromversorgung |
| max. Strom | ca. 2 A (bei guten Steckern und Buchsen) |
Rundstecker für WS2811 (12V)
- große wasserdichte Rundstecker mit Überwurfmutter aus PVC
- Bezugsquelle Aliexpress (Ray Wu)
- Im Einsatz für KrakenLights.
| Stecker | Lichtelement |
| Buchse | Controller und Stromversorgung |
| max. Strom | ca. 5 A |
| Kabellänge | ca. 20 cm |
| Querschnitt | 3x 0,75 mm² 18 AWG |
| braun | 12V |
| blau | GND |
| gelb | Daten |

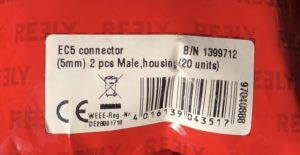

EC5 für Stromversorgung 12V
Hochbelastbare verpolungssichere Steckverbindungen (100A mit geeigneten Kabeln). Gute Verfügbarkeit, fertige Adapter erhältlich.
